ເຄື່ອງກວດຈັບໂອໂຊນ UV

ເຄື່ອງກວດຈັບໂອໂຊນ UV PTM600-OZ

ລາຍລະອຽດທົ່ວໄປ

UV Ozone Detector ເປັນເຄື່ອງວັດແສງສອງລຳທີ່ອີງໃສ່ microprocessor (UV 254 nm) ສຳລັບການວັດແທກປະລິມານໂອໂຊນໃນອາກາດ ຫຼື ອົກຊີ.

ເພື່ອປະເມີນເນື້ອໃນຂອງໂອໂຊນໃນອາຍແກັສຕົວຢ່າງ OZONE DETECTOR ວັດແທກລັງສີ UV ໃນຊ່ອງທາງການວັດແທກ, ລັງສີ UV ໃນຊ່ອງອ້າງອີງ, ອຸນຫະພູມແລະຄວາມກົດດັນໃນ cuvette.

ເຄື່ອງວິເຄາະໂອໂຊນມີການໂຕ້ຕອບການເຮັດວຽກຂອງຫນ້າຈໍສໍາຜັດ, ເຊິ່ງສະແດງໃຫ້ເຫັນຄວາມເຂັ້ມຂົ້ນຂອງໂອໂຊນໃນເວລາທີ່ແທ້ຈິງ. ແລະຫນ້າຈໍສໍາຜັດແມ່ນຍັງມີການສະແດງຄວາມກົດດັນ & ການຊົດເຊີຍອຸນຫະພູມ. ສໍາລັບລະດັບຄວາມເຂັ້ມຂຸ້ນສູງ (g / Nm3), ມັນມີຫນ້າທີ່ຂອງການປ້ອນຂໍ້ມູນການໄຫຼເຂົ້າ, ເຊິ່ງສາມາດສະແດງຜົນຜະລິດຂອງເຄື່ອງກໍາເນີດໂອໂຊນໃນເວລາຈິງ. ອົງປະກອບຫຼັກຮັບຮອງເອົາລະບົບແສງ uv ທີ່ມີຊີວິດຊີວາທີ່ຍາວນານກັບ quartz ການສົ່ງແສງສະຫວ່າງສູງເພື່ອປ້ອງກັນການລອຍຕົວຂອງສູນຈາກຜົນກະທົບຕໍ່ຄວາມຖືກຕ້ອງຂອງການກວດສອບ. ມັນບໍ່ຈໍາເປັນຕ້ອງປິດການປ້ອນຂໍ້ມູນໂອໂຊນໃນເວລາທີ່ສູນເພື່ອຮັບປະກັນວ່າອຸປະກອນສາມາດດໍາເນີນການຢ່າງຕໍ່ເນື່ອງ 24 ຊົ່ວໂມງ.

ຄວາມເຂັ້ມຂຸ້ນຂອງໂອໂຊນແມ່ນສະແດງຢູ່ໃນນໍ້າໜັກສ່ວນຮ້ອຍຂອງໂອໂຊນ (%wt/wt), ກຣາມຂອງໂອໂຊນຕໍ່ແມັດກ້ອນປົກກະຕິຂອງອາຍແກັສຕົວຢ່າງ (g/Nm3) ຫຼື ppmv (AQ: g/m3 ຫຼື ppm) ໃນການສະແດງຕົວເລກເປັນຕົວເລກ. ຫນ່ວຍຄວາມເຂັ້ມຂົ້ນສາມາດປ່ຽນແປງໄດ້ໃນລະຫວ່າງການປະຕິບັດງານ.

ຕົວກໍານົດການດັດແກ້ເພີ່ມເຕີມແມ່ນໃນບັນດາສິ່ງອື່ນໆ:

ຫົວໜ່ວຍສະແດງຄວາມກົດດັນ (kPa)

ຕົວກໍານົດການປຸກ (ເກນສູງ / ຕ່ໍາ)

ລັກ​ສະ​ນະ​ຂອງ​ອາຍ​ແກ​ັ​ສ​ບັນ​ທຸກ​: ອາ​ກາດ​ຫຼື​ອົກ​ຊີ​ເຈນ​ທີ່ (ລວມ​. PSA​)

ຕົວກໍານົດການໂຕ້ຕອບ RS-485

ສັນຍານອອກ 4-20MA

ການຕິດຕັ້ງແລະການເຊື່ອມຕໍ່ພະລັງງານ

ສໍາລັບການເຊື່ອມຕໍ່ກ໊າຊຕົວຢ່າງ 6 x 4 mm tubing PTFE ຄວນຖືກນໍາໃຊ້ (ທີ່ພວກເຮົາຈະສະຫນອງຕາມຄໍາຮ້ອງຂໍ). ອາຍແກັສຕົວຢ່າງຕ້ອງໄດ້ຮັບການເຊື່ອມຕໍ່ຜ່ານການກັ່ນຕອງອາຍແກັສຕົວຢ່າງ ("IN"). ຊ່ວງເວລາຂອງການວັດແທກຄວາມເຂັ້ມຂຸ້ນແມ່ນຂຶ້ນກັບ

a​) ອັດ​ຕາ​ການ​ໄຫຼ​ຂອງ​ອາຍ​ແກ​ັ​ສ​ຕົວ​ຢ່າງ​,

b) ຄວາມຍາວຂອງທໍ່ກັບເຄື່ອງວິເຄາະ,

c) ສ່ວນຂ້າມຂອງທໍ່ (ພວກເຮົາແນະນໍາໃຫ້ທໍ່ 6x4 ມມ, ບໍ່ຫຼາຍ!),

d) ໄລຍະເວລາຂອງຕົວວິເຄາະຕົວມັນເອງ. ໃນອັດຕາການໄຫຼຂອງທີ່ແນະນໍາ 2 ຫາ 1 ລິດ/ນາທີ ເວລາຊັກຊ້າຈະເປັນ 2 ຫາ 0.4 ວິນາທີ ທີ່ມີຄວາມຍາວທໍ່ 6 x 4 ມມ 2 ແມັດ.

ຮູບແຕ້ມຕໍ່ໄປນີ້ສະແດງໃຫ້ເຫັນເຖິງການຕັ້ງຄ່າທີ່ເປັນໄປໄດ້:

ວິທີການເກັບຕົວຢ່າງ: ການເກັບຕົວຢ່າງຄວາມກົດດັນໃນທາງບວກ;

ການໂຕ້ຕອບການສະແດງຜົນ: 4.3-inch touch screen operation interface;

ການໂຕ້ຕອບຂອງເນື້ອຫາ: ຄວາມເຂັ້ມຂຸ້ນຂອງໂອໂຊນ, ອຸນຫະພູມ, ຄວາມກົດດັນ;

ຫນ້າທີ່ຊ່ວຍ: ການຊົດເຊີຍອຸນຫະພູມ, ການຊົດເຊີຍຄວາມກົດດັນ;

ໜ່ວຍສະແດງຜົນ: g/Nm3, mg/NL ທາງເລືອກ;

ຄວາມລະອຽດຈໍສະແດງຜົນ: 0.01g/Nm3;

ອັດຕາການໄຫຼຂອງອາຍແກັສ: 0.5L±0.2L/ນາທີ;

ແຮງດັນຂາເຂົ້າ:<0.1MPa;

ຄວາມເຂັ້ມຂຸ້ນຜິດພາດ: ສູງສຸດ 0.5% FS;

ຄວາມຜິດພາດເສັ້ນ: ສູງສຸດ 0.5% FS;

Zero drift:<±0.3%. FS;

ເວລາປະຕິກິລິຍາ: ≤ 1 ວິນາທີ;

ອຸນຫະພູມສະພາບແວດລ້ອມ: -30 ~ 80 ℃;

ວິທີການໂຕ້ຕອບທໍ່: ແຫນ້ນແຫນ້ນໄວ (ເຫຼັກສະແຕນເລດ);

ເສັ້ນຜ່າສູນກາງການເກັບຕົວຢ່າງ bypass: Φ 6 (6mm * 4mm);

ວິທີການສື່ສານ: RS-485;

ໂຫມດຜົນຜະລິດ: 4-20mA (ການເຄື່ອນໄຫວ);

ການສະຫນອງພະລັງງານ: 24V DC;

ຂະຫນາດ: 120mm (ສູງ) × 160mm (ກວ້າງ) × 60mm ເລິກ;

ໝາຍເຫດ: 1mg/L=1g/m3=467PPM;

ການຮັບປະກັນຟຣີ: 24 ເດືອນ (ສໍາລັບເຈົ້າພາບ);

ການ​ຕັ້ງ​ຄ່າ​ມາດ​ຕະ​ຖານ​: ເຄື່ອງ​ວັດ​ແທກ​ການ​ໄຫຼ​ຂອງ​ການ​ຕ້ານ​ການ corrosion​, ozone exhaust destructor​, ການ​ນໍາ​ໃຊ້​ໂອ​ໂຊນ (ຂີ້​ຝຸ່ນ​) filter​.

ຄຸນ​ນະ​ສົມ​ບັດ​ຜະ​ລິດ​ຕະ​ພັນ​:

ຄຸນນະສົມບັດການວັດແທກ: ເຕັກໂນໂລຊີສິດທິບັດທີ່ມີຈຸດສູນການທໍາງານການປັບອັດຕະໂນມັດ, ເສັ້ນທາງຄູ່ຂອງຫຼັກການການດູດຊຶມ ultraviolet, ແຫຼ່ງແສງສະຫວ່າງ ultraviolet LED ຕ່າງປະເທດ, ການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງ, ຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງຄວາມເຂັ້ມຂົ້ນຂອງການກວດສອບ.

ວິທີການທົດສອບ: ວິທີການດູດຊຶມ UV ເສັ້ນທາງຄູ່, ລະບົບແຫຼ່ງແສງສະຫວ່າງທີ່ມີຊີວິດຊີວາ, ຄວາມຖືກຕ້ອງຂອງການວັດແທກສູງ.

ຫຼັກການວັດແທກ: ອີງຕາມກົດຫມາຍ Lambert Beer, ການວັດແທກທີ່ຖືກຕ້ອງແມ່ນເຮັດໂດຍຜ່ານຫຼັກການຂອງການດູດຊຶມ photometric.

ລະບົບແຫຼ່ງແສງສະຫວ່າງ: ລະບົບແຫຼ່ງແສງ ultraviolet ທີ່ມີຊີວິດຍາວຂອງຕ່າງປະເທດ (ແຫຼ່ງແສງ ultraviolet LED ພ້ອມເລນ), ມີການຮັບປະກັນ 2 ປີຟຣີ.

ການນໍາໃຊ້: ແນະນໍາໃຫ້ຕິດຕັ້ງແລະໃຊ້ມັນພາຍໃນເຮືອນ, ຕິດຕັ້ງດ້ວຍ plugs ການບິນກັນນ້ໍາ.

ລະບົບສະລອຍນ້ໍາແສງສະຫວ່າງ: ເຕັກໂນໂລຊີສະນຸກເກີແສງສະຫວ່າງແຍກຕ່າງຫາກ, ບໍ່ມີຮົ່ວໄຫຼ, ຄວາມຕ້ານທານຄວາມກົດດັນສູງ, ແລະຄວາມຕ້ານທານກັບຜົນກະທົບຂອງອາຍແກັສຕົວຢ່າງການໄຫຼສູງ.

ການຊົດເຊີຍອັດສະລິຍະ: ການກໍ່ສ້າງໃນອຸນຫະພູມແລະການຊົດເຊີຍຄວາມກົດດັນແລະຈໍສະແດງຜົນ, ມີ automa

ໂຄງສ້າງ

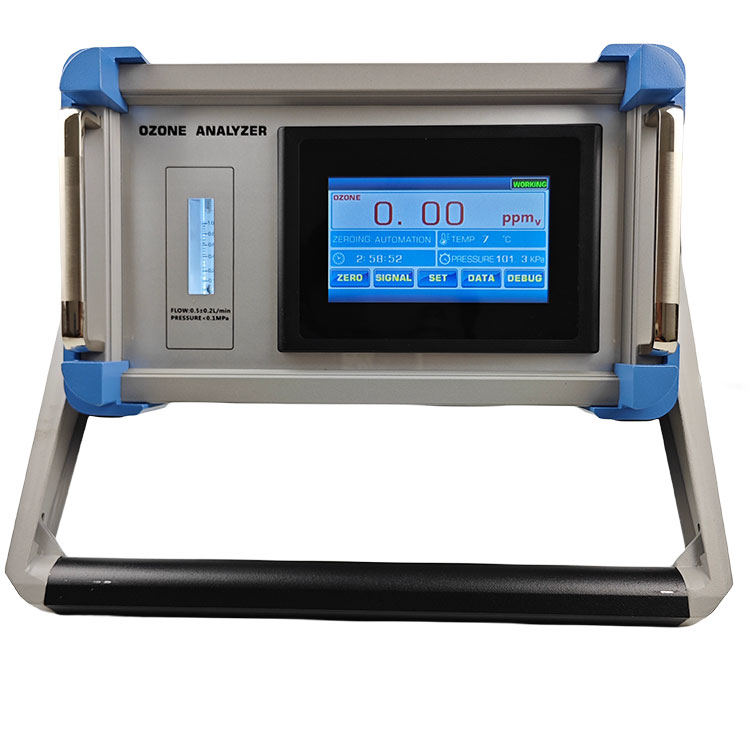

ຈໍສະແດງຜົນແລະຫນ້າຈໍສະແດງຜົນ

ການປ້ອນຂໍ້ມູນພະລັງງານ, ສັນຍານອອກ, ຊ່ອງສຽບໂອໂຊນ, ຊ່ອງສຽບໂອໂຊນ

ການປ້ອນຂໍ້ມູນພະລັງງານ:

ສັນຍານອອກຢູ່ປາຍຍອດ:

ການເຊື່ອມຕໍ່ແລະຂະບວນການ

UV OZONE DETECTOR, ແຜນວາດການເຊື່ອມຕໍ່ຕົວຢ່າງສາຂາຂະໜານ

(ຫມາຍເຫດ: ແນະນໍາໃຫ້ໃຊ້ຂະບວນການເຊື່ອມຕໍ່ນີ້, ການເກັບຕົວຢ່າງແຍກຕ່າງຫາກ, ແລະລະບາຍບັນຍາກາດຫຼັງຈາກຜ່ານອຸປະກອນທໍາລາຍອາຍພິດໂອໂຊນ.)

UV OZONE DETECTOR, ແຜນວາດການເຊື່ອມຕໍ່ຕົວຢ່າງຊຸດ

(ຫມາຍເຫດ: ເມື່ອນໍາໃຊ້ຂະບວນການເຊື່ອມຕໍ່ນີ້, ມັນເປັນສິ່ງສໍາຄັນທີ່ຈະສັງເກດວ່າຄວາມກົດດັນໃນທໍ່ອອກຂອງເຄື່ອງກໍາເນີດໂອໂຊນຕ້ອງມີຄວາມຫມັ້ນຄົງ. ການຊົດເຊີຍເຄື່ອງສົ່ງຄວາມກົດດັນທີ່ສ້າງຂຶ້ນຈະເຮັດໃຫ້ຄ່າຄວາມເຂັ້ມຂົ້ນຂອງໂອໂຊນທີ່ກວດພົບມີການປ່ຽນແປງໃນລະດັບໃດຫນຶ່ງ.)

ຕົວແບບ: UV OZONE DETECTOR

ລະດັບການວັດແທກ: 0-300g/Nm3

ລະດັບທາງເລືອກ: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

ຊີວິດແຫຼ່ງແສງສະຫວ່າງ: ປະມານ 30000-50000 ຊົ່ວໂມງ;
